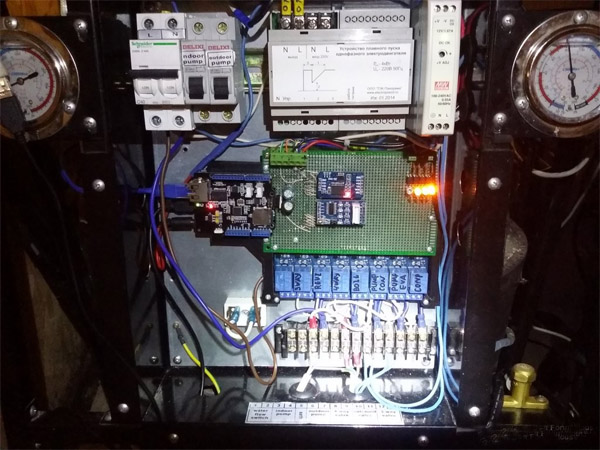

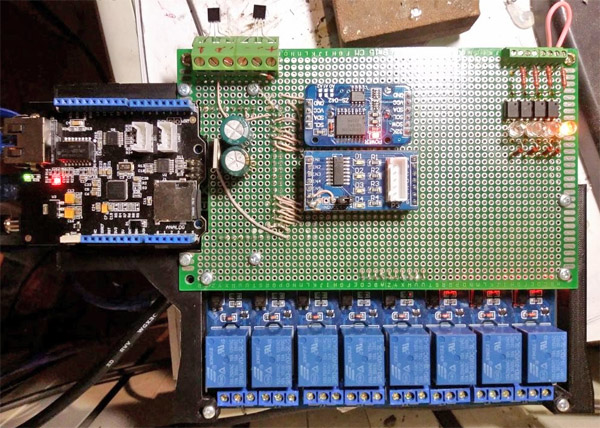

Самостоятельный монтаж контроллера без использования готовой печатной платы

Описание (наиболее свежее) куда припаивать периферию находится в файле Config.h.
Подробнее смотрите страницу Настройки прошивки.

Пример описания:

Config.h:


// ЖЕЛЕЗО  - привязка к ногам контроллера  В зависимости от конкретной схемы и платы
    // Для каждой конфигурации теперь свои определения!!!
    // --------------------------------------------------------------------------------
// SPI шина управление отдельными устройствами до 3 устройств
    #define PIN_SPI_CS_W5XXX   10       // ++ ETH-CS   сигнал CS управление сетевым чипом
    #define PIN_SPI_CS_SD      4        // ++ SD-CS    сигнал CS управление SD картой
// датчики
    #define PIN_ONE_WIRE_BUS   23       // + нога с интерфейсом OneWire ВСЕ температурные датчики
    #define ADC_SENSOR_PEVA    11       // + НОМЕР КАНАЛА ацп (внимание - в нумерации sam3x!) нога куда прицеплен датчик давления PEVA
    #define ADC_SENSOR_PCON    10       // - НОМЕР канала ацп (в нумерации sam3x!) нога куда прицеплен датчик давления PCON
    #define PIN_SENSOR_SEVA    28       // + Датчик протока по испарителю
    #define PIN_SENSOR_SLOWP   29       // + Датчик низкого давления
    #define PIN_SENSOR_SHIGHP  30       // + Датчик высокого давления
    #define PIN_SENSOR_SFROZEN 31       // - Датчик заморозки
    #define PIN_SENSOR_SFLOWCON 32      // - Датчик потока по кондесатору
    #define PIN_SENSOR_SFLOWEVE 33      // - Датчик потока по испарителю

// Сервис
    #define PIN_ETH_RES         8       // + Сброс сетевого чипа w5500 активный low
    #define PIN_ETH_CS         10       // + Чип селект SPI w5500
    #define PIN_WIRE_NET       45       // + Перемычка(вход), при установке в 0 при старте делает настроку сети по умолчанию 192.168.1.177  шлюз 192.168.1.1
    #define PIN_WIRE_PW        44       // + Перемычка (вход), при установке в 0 не спрашивает пароль на вход в веб морду
    #define PIN_LED_OK         43       // + Выход на светодиод мигает 0.5 герца - ОК  с частотой 2 герца ошибка
    #define PIN_BEEP           42       // + Выход на пищалку

// Исполнительные устройства (реле и сухие контакты) ВНИМАТЕЛЬНО ПРОВЕРЯЕМ СООТВЕТСВИЕ ВСЕХ МАССИВОВ!!! ------------------------------------------------------------------
    #define RNUMBER            8       // Число исполнительных устройств (всех)
// устройства 220 вольт
    #define PIN_DEVICE_RCOMP   46       // + Реле включения компрессора (через пускатель)
    #define PIN_DEVICE_RPUMPI  47       // + Реле включения насоса входного контура  (геоконтур)
    #define PIN_DEVICE_RPUMPO  48       // + Реле включения насоса выхордного контура  (отопление и ГВС)
    #define PIN_DEVICE_RBOILER 49       // + Включение ТЭНа бойлера
    #define PIN_DEVICE_RTRV    50       // + 4-ходовой клапан
//  #define PIN_DEVICE_RFAN1   44       // - Реле включения вентилятора испарителя №1
//  #define PIN_DEVICE_RFAN2   45       // - Реле включения вентилятора испарителя №2
    #define PIN_DEVICE_R3WAY   52       // + Трех ходовой кран. Переключение системы СО — ГВС (что сейчас греть)
    #define PIN_DEVICE_REVI    51       // + Соленойд для EVI. (испаритель ниже +3гр и конденсатор выше +40гр)
//  #define PIN_DEVICE_RHEAT   41       // - Включение ТЭНа СО (электрокотел), может использоваться как догрев, резерв и т.д.
    #define PIN_DEVICE_RPUMPB  53       // + Реле насоса циркуляции бойлера (ГВС)

Рекомендации по монтажу

1. Подтягивающий резистор на 1wire 1-2к.
2. На все индуктивные нагрузки (RTRV REVI) поставить искрогасящие цепочки 100 ом+0.5 мкф 600 вольт (желательно около нагрузок а не на реле).
3. Подключение (провод) индуктивных нагрузок сделать в заземленном экране
4. Заземление.
5. Желательно разнести и экранировать контролл и блок реле (минимум разнести подальше).
6. На 1wire воткнуть защитные диоды Шотки.
7. Длинные провода 1wire либо бросить витой парой либо экранировать.
8. Возможно заменить механические реле на твердотельные (проверить напряжение пробоя).
9. Конденсатор 0.1 мкф на питание 1wire. Желательно такие же конденсаторы на дальние датчики на питание.
